-ドラコン-
KDC-1103B（ブロア付き）
KDC-1103（ブロア無し）
10馬力
セルスターター付
最大投入径 125mm
10馬力クラスで最大投入径125mm！
ナイフ式で小型なのにパワフルなドラコンがモデルチェンジしました！
粉砕している様子を動画でご紹介。
クラス最大投入径 125mm ※１
ブロアとスクリーン標準装備。
より均一なチップが排出されます。
※1 投入材の種類や状態、ナイフの状態等で粉砕されない場合や処理能力が落ちることがあります。
工具無しで簡単着脱！
手軽に交換できるスライド式スクリーン標準装備。着脱が簡単でオプション細目スクリーンを装着すると、竹を粉状に微粉砕することが可能です。
標準スクリーン25 mm
オプション細目スクリーン5 mm
作業時の負荷を瞬時に読み取り、
自動コントロールしますので、無理の無い 作業が行えます。
また、オート・クイック・リバースは負荷のかかる作業時、送りローラを一時的に逆転させることにより粉砕物と刃先を切り離し、高速回転復帰を早め作業効率を向上させる機能です。
粉砕物や作業時の状態にあった形状のツメに付け替えが可能です。鬼ツメは太物の粉砕に、フラットツメは細枝を束ねて粉砕する際に適しています。
作業中万が一、無理な送り込みをした場合でも送りローラ切替 スイッチ操作一つで 簡単に逆転排出することができます。
また 緊急時 、 非常停止ボタンを押すと送りローラ とエンジンが停止し、巻き込み事故を防止します。
チップを離れた場所へ投射する必要の無い時や、粉砕物の材質や状態等によりブロアでうまく飛ばず詰まってしまう時などに使用して下さい。
※ブロアダクト着脱には工具が必要です。
手動逆転と付属解除 レンチ
付属解除レンチ装着
粉砕物が噛み込んだまま止まった（エンストした）場合、付属レンチを差し込み反時計周りに回転させると容易に粉砕物を 取り除く ことが出来ます。
エンジン始動時
走行リミットスイッチ
誤って走行クラッチが入の状態でエンジン始動した場合、急発進による怪我や事故、機体破損等の原因となり兼ねません。走行クラッチレバー入の状態では、始動セルモーターが回らずエンジンがかからない機能が装備され、誤操作による急発進を防止します。
粉砕作業時
粉砕クラッチレバー 切
粉砕クラッチレバー 入
走行クラッチレバーがロックされます。
万が一、エンジン全開での粉砕作業中に誤って走行クラッチが入ってしまうと急発進し、怪我や事故、機体破損等の原因となり兼ねません。誤操作の場合でも安全を重視し、粉砕作業中は走行クラッチレバーがロックされ走行操作が出来ない状態となります。
走行時
走行クラッチレバー 切
走行クラッチレバー 入
粉砕クラッチレバーがロックされます。
また、走行中に誤って粉砕クラッチが入ってしまうと負荷により走行性能が安定せず、場合によってはエンストや機体破損の原因となります。走行中は粉砕クラッチレバーがロックされ粉砕作業操作が出来ない状態となります。
重心バランス設計されていますので、クレーン等での積み下ろしに便利なフックが標準装備されています。
ナイフ点検や交換、スクリーン交換や清掃等に上部カバー 部 と 、 ブロア 排出部がオープンしますのでメンテナンス性に優れています。
※ブロアオープン には工具が必要 です。
燃料給油やエンジンのメンテナンス、固定受刃の交換など の 作業が楽に行えるよう工夫されています。
KDC-1103B
KDC-1103
寸法・重量
運転整備質量
327kg
307kg
全長
1,795mm
1,308mm
全幅
780mm
780mm
全高
1,089mm
1,089mm
エンジン
形式
空冷4ストローク傾斜形横軸OHVガソリンエンジン
型式
三菱 GB300LE－414（セルスタータ付）
排気量
296cc
最大出力
7.3kw（10馬力）／4,000rpm
使用燃料
自動車用無鉛ガソリン
燃料タンク容量
6.0L
粉砕装置
粉砕方式
チッパーナイフ式
刃物数
平刃物３枚
供給方式
自動調速式送りローラ（逆転付）
調速装置
電子制御負荷検知式 電磁クラッチ
最大投入径
Φ125mm ※1
処理能力
580kg/(1.9㎥/h)
※2
800kg/(2.7㎥/h)
※2
排出装置
排出方式
空気搬送ブロア投射
投出自重落下
ダクト下端高さ
975mm
236mm
排出方向
全方位回転式
前下方向
走行装置
形式
エンドレスゴムクローラ自走式
クローラ規格
W160×P60×L33
接地長
635mm
最大登坂能力
15°
走行速度
前進1速
1.7km/h
前進2速
3.9km/h
後進
1.8km/h
※1 本機に投入出来る最大寸法であり、対象物の材質や状態、刃物の損耗状況により粉砕出来ないことがあります。
※2 粉砕物の材質や形状及び状態、刃物の損耗状況や作業状況などにより変化します。
※ 本機は改良の為、予告なく仕様及び外観を変更することがあります。

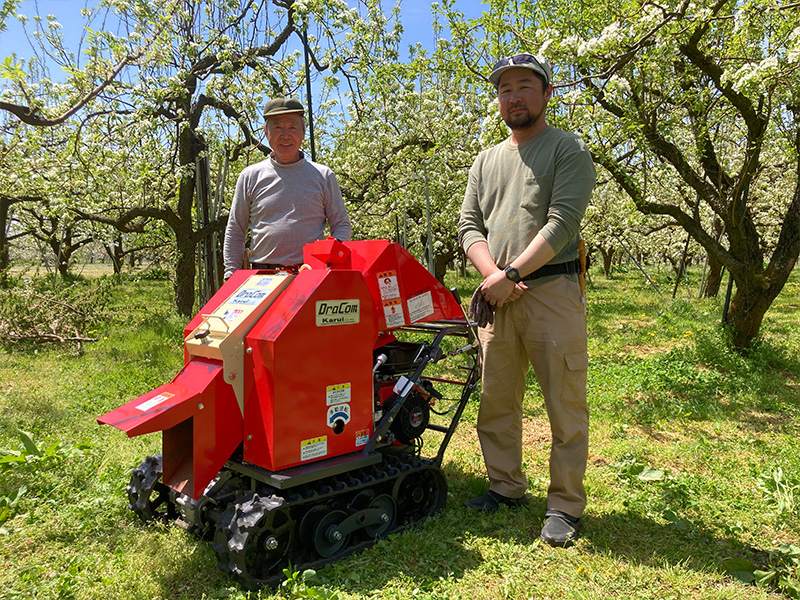

機 種：KDC-1102B
業 種：農業
ところ：山形県天童市
氏 名：土屋 様
